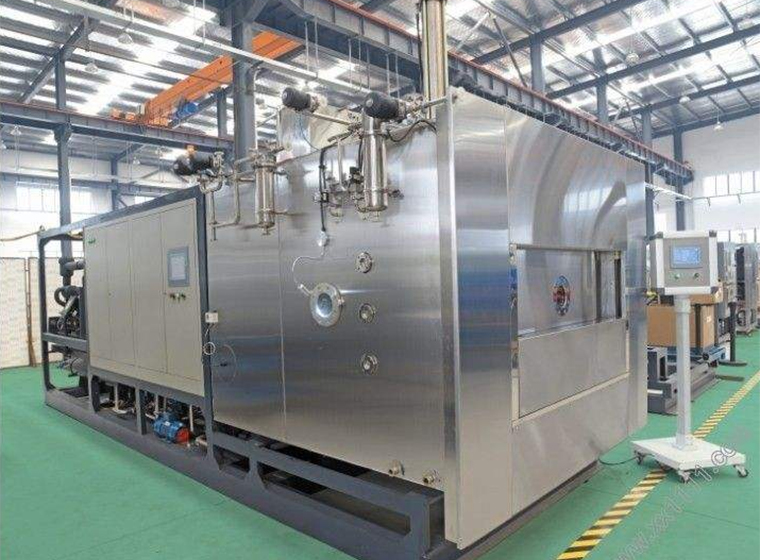

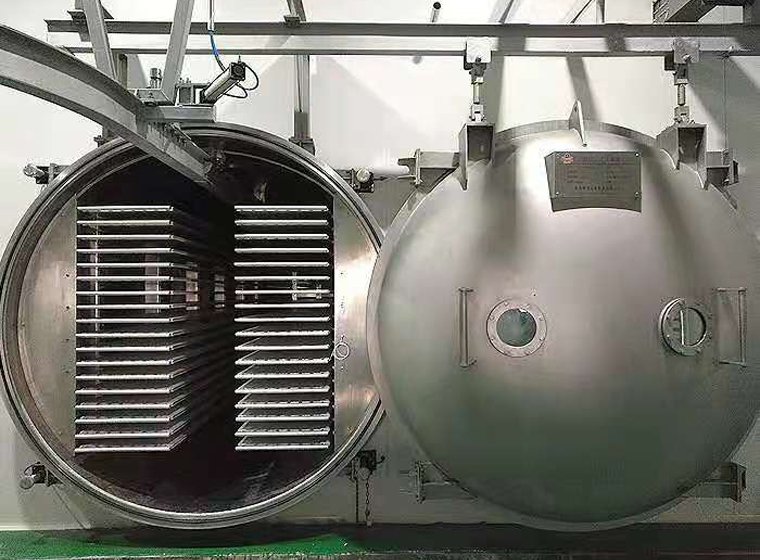

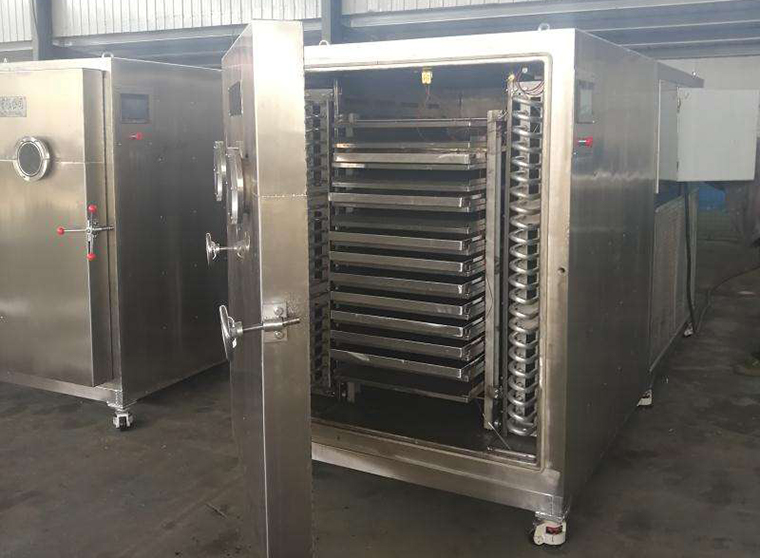

真空冷冻干燥机的基本组成

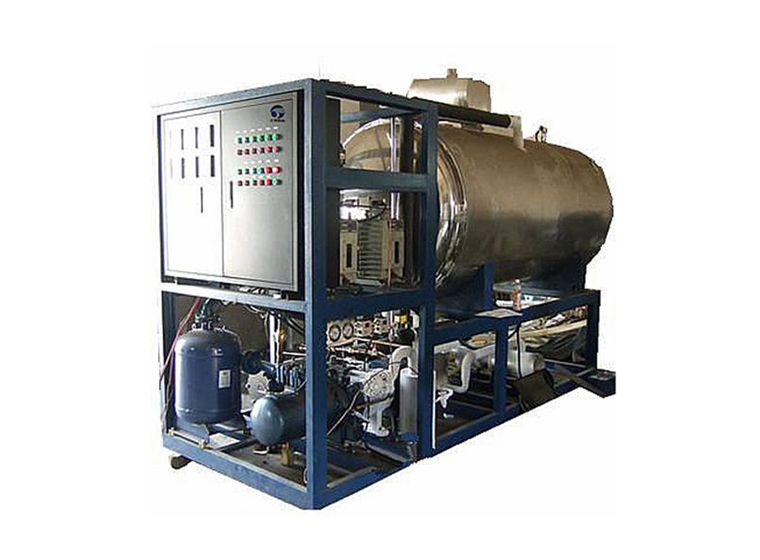

    真空冷冻干燥机的核心部位是制冷系统，由制冷压缩机、冷凝器、节流装置、蒸发器构成，通过管道相连，形成一个闭合系统。制冷剂在系统中不断的循环流动，过相态的变化与外进行热量交换，通过相态变化与外界进行热量交换，达到循环制冷。
    压缩机：目前大多采用中高温型全密封往复式压缩机，结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。因电动机与压缩机主体密封在钢制壳体内，电动机处在冷媒气态环境中运行，冷却条件好，寿命长。壳体下部存有规定数量的润滑油，压缩机工作时，对各部自动供油，平时无需再添加润滑油。
    热交换、蒸发器：利用被蒸发器冷却后的压缩空气携带的冷量（对绝大多数用户来讲这部分冷量属废冷）并用这部分冷量冷却携带大量水蒸气的较高温度的压缩空气，减轻制冷系统的热负荷，达到节约能源目的。另一方面，低温压缩空气在热交换器里温度得到回升，使排气管道外壁不致因温度过低而出现结露。
    冷凝器、二次冷凝器（预冷回热器）：将冷媒压缩机排出的高压、过热冷媒蒸气冷却成液态制冷剂，使制冷过程连续进行。
    因冷凝器排出的热量包括冷媒从蒸发器吸取的热量，以及由压缩功转换过来的热量。所以，冷凝器的负荷比蒸发器大，真空冷冻干燥机中冷凝器分空气冷却式（风冷型冷凝器）、水冷却式（水冷型冷凝器）。
